نوسانات ولتاژ یک تهدید همیشگی در سیستم های الکتریکی، به ویژه برای اجزای حیاتی مانند ترانسفورماتورهای نوع غوطه ور در روغن است. به عنوان ارائه دهنده ترانسفورماتورهای غوطه ور روغنی با کیفیت بالا، از جملهترانسفورماتور توزیع غوطه ور در روغن،ترانسفورماتور سه فاز غوطه ور روغنیوترانسفورماتور خود خنک کننده غوطه ور در روغن، من از نزدیک شاهد اهمیت محافظ برق در حفاظت از این دارایی های ارزشمند بوده ام.

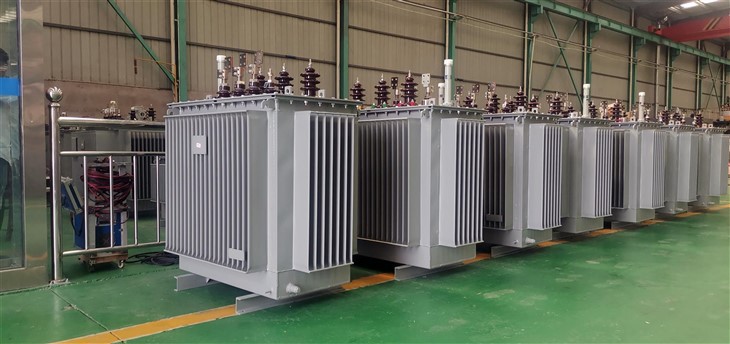

درک روغن - ترانسفورماتورهای نوع غوطه ور
ترانسفورماتورهای غوطه ور روغنی سنگ بنای سیستم های توزیع برق مدرن هستند. آنها از روغن هم به عنوان عایق و هم به عنوان وسیله خنک کننده استفاده می کنند. روغن به دفع گرمای تولید شده در طول کارکرد عادی ترانسفورماتور کمک می کند و عایق الکتریکی بین سیم پیچ ها و سایر اجزا را فراهم می کند. این طراحی آنها را برای طیف گسترده ای از کاربردها، از کارخانه های صنعتی گرفته تا مناطق مسکونی، بسیار کارآمد و قابل اعتماد می کند.
با این حال، این ترانسفورماتورها در برابر نوسانات ولتاژ آسیب پذیر هستند. افزایش ناگهانی ولتاژ افزایش ناگهانی پتانسیل الکتریکی است که می تواند در اثر عوامل مختلفی مانند برخورد صاعقه، عملیات سوئیچینگ در شبکه برق یا خرابی سایر تجهیزات الکتریکی رخ دهد. هنگامی که افزایش ولتاژ رخ می دهد، می تواند باعث ایجاد استرس بیش از حد بر روی عایق سیم پیچ ترانسفورماتور شود که منجر به خرابی عایق، اتصال کوتاه و در نهایت خرابی ترانسفورماتور شود.
نحوه عملکرد محافظ های ولتاژ
محافظ های برق برای منحرف کردن ولتاژ بیش از حد از تجهیزات محافظت شده و تخلیه ایمن آن به زمین طراحی شده اند. انواع مختلفی از محافظ برق وجود دارد، اما متداول ترین آنها در محافظت از ترانسفورماتورهای روغنی غوطه ور، وریستورهای فلزی اکسیدی (MOV) و لوله های تخلیه گازی هستند.
واریستورهای فلزی - اکسیدی (MOV)
MOV ها از یک ماده سرامیکی متشکل از دانه های اکسید روی ساخته شده اند. در شرایط عملیاتی معمولی، یک MOV مقاومت بسیار بالایی دارد، به این معنی که اجازه می دهد تنها مقدار کمی جریان از آن عبور کند. با این حال، هنگامی که یک افزایش ولتاژ رخ می دهد و ولتاژ در سراسر MOV از ولتاژ نامی خود بیشتر می شود، مقاومت MOV به طور قابل توجهی کاهش می یابد. این به MOV اجازه می دهد تا مقدار زیادی جریان را هدایت کند و ولتاژ اضافی را از ترانسفورماتور منحرف کند.
مزیت کلیدی MOV ها زمان پاسخگویی سریع آنهاست. آنها می توانند در عرض چند نانوثانیه به افزایش ولتاژ پاسخ دهند که برای محافظت از تجهیزات حساس مانند ترانسفورماتورهای غوطه ور در روغن بسیار مهم است. علاوه بر این، MOV ها می توانند مقدار نسبتاً بالایی از انرژی را تحمل کنند و آنها را برای سرکوب نوسانات ولتاژ بزرگ مناسب می کند.
لوله های گاز - تخلیه
لوله های تخلیه گاز (GDTs) شامل یک لوله شیشه ای یا سرامیکی مهر و موم شده است که با یک گاز بی اثر مانند نئون یا آرگون و دو یا چند الکترود پر شده است. هنگامی که یک موج ولتاژ بالا رخ می دهد، گاز داخل لوله یونیزه می شود و یک مسیر رسانا بین الکترودها ایجاد می کند. این اجازه می دهد تا جریان موج از طریق لوله عبور کند و به زمین تخلیه شود.
GDT ها به خاطر ظرفیت جابجایی جریان بالا شهرت دارند. آنها میتوانند جریانهای بسیار بزرگی را تحمل کنند، که آنها را برای محافظت در برابر موجهای ناشی از رعد و برق ایدهآل میکند. با این حال، زمان پاسخ آنها در مقایسه با MOV ها نسبتاً کندتر است، معمولاً در محدوده میکروثانیه. برای رفع این محدودیت، سیستم های حفاظت از نوسانات اغلب GDT ها را با MOV ها ترکیب می کنند تا هم کنترل جریان بالا و هم پاسخ سریع را ارائه دهند.
نصب محافظ برق برای ترانسفورماتورهای نوع روغنی غوطه ور
نصب صحیح محافظ های برق برای اطمینان از کارایی آنها در حفاظت از ترانسفورماتورهای نوع غوطه ور روغن ضروری است. محافظ برق باید تا حد امکان نزدیک به پایانه های ترانسفورماتور نصب شود تا طول سیم های اتصال به حداقل برسد. این امر باعث کاهش القایی سیمکشی میشود که در غیر این صورت میتواند باعث افت ولتاژ در حین نوسان شود و کارایی محافظ برق را محدود کند.
اتصال زمین محافظ برق نیز حیاتی است. یک سیستم اتصال زمین خوب یک مسیر با امپدانس کم برای جریان افزایش جریان به زمین فراهم می کند. الکترود اتصال به زمین باید مقاومت کمی داشته باشد تا اطمینان حاصل شود که جریان موج می تواند به طور ایمن از بین برود. بازرسی و آزمایش منظم سیستم زمین برای حفظ اثربخشی آن ضروری است.
نظارت و نگهداری
محافظ های ولتاژ دستگاه های بدون تعمیر و نگهداری نیستند. با گذشت زمان، اجزای یک محافظ برق میتوانند به دلیل نوسانات مکرر و ساییدگی و پارگی معمولی تخریب شوند. نظارت بر عملکرد محافظهای افزایش جریان برای اطمینان از اینکه آنها همچنان قادر به محافظت از ترانسفورماتور نوع غوطهور در روغن هستند، ضروری است.
اکثر محافظ های برق مدرن مجهز به نشانگرهای وضعیت هستند که وضعیت دستگاه را نشان می دهد. نشانگر سبز معمولاً به این معنی است که محافظ برق به درستی کار می کند، در حالی که یک نشانگر قرمز یا کهربایی ممکن است نشان دهد که دستگاه آسیب دیده است یا عمر مفید آن به پایان رسیده است. بازرسی های بصری منظم این شاخص ها باید به عنوان بخشی از برنامه نگهداری پیشگیرانه انجام شود.
علاوه بر بازرسی های بصری، آزمایش الکتریکی محافظ برق نیز ممکن است مورد نیاز باشد. این می تواند شامل اندازه گیری جریان نشتی، ولتاژ شکست و ولتاژ گیره محافظ برق باشد. هر گونه تغییر قابل توجه در این پارامترها ممکن است نشان دهنده مشکل در محافظ برق باشد و باید فوراً تعویض شود.
مطالعات موردی واقعی - جهان
اجازه دهید یک مثال در دنیای واقعی برای نشان دادن اثربخشی محافظهای ولتاژ در محافظت از ترانسفورماتورهای نوع غوطهور در روغن به اشتراک بگذارم. یک کارخانه صنعتی بزرگ به دلیل افزایش ولتاژ ناشی از برخورد صاعقه در منطقه دچار خرابی های مکرر ترانسفورماتور می شد. پس از نصب محافظ برق با کیفیت بالا بر روی تمام ترانسفورماتورهای غوطه ور روغنی، تعداد خرابی ترانسفورماتور به میزان قابل توجهی کاهش یافت.
محافظ های برق قادر بودند ولتاژ بیش از حد ناشی از برخورد صاعقه را از ترانسفورماتورها منحرف کنند و از خرابی عایق و سایر آسیب ها جلوگیری کنند. این امر نه تنها باعث صرفه جویی قابل توجهی در هزینه کارخانه از نظر هزینه های تعویض و تعمیر ترانسفورماتور شد، بلکه زمان خرابی مربوط به خرابی ترانسفورماتور را کاهش داد و بهره وری کلی نیروگاه را بهبود بخشید.
نتیجه گیری و فراخوان برای اقدام
در نتیجه، محافظهای ولتاژ نقشی حیاتی در محافظت از ترانسفورماتورهای نوع غوطهور در روغن در برابر نوسانات ولتاژ دارند. به عنوان یک تامین کننده پیشرو در ترانسفورماتورهای غوطه ور در روغن، ما اهمیت ارائه راه حل های حفاظتی جامع برای مشتریان خود را درک می کنیم. ترانسفورماتورهای ما به گونهای طراحی شدهاند که با محافظهای نوسانی با کیفیت بالا کار کنند تا حداکثر قابلیت اطمینان و طول عمر را تضمین کنند.
اگر در بازار ترانسفورماتورهای روغنی غوطه ور هستید یا نیاز به ارتقای سیستم حفاظت از نوسانات فعلی خود دارید، از شما دعوت می کنیم تا برای یک بحث مفصل صحبت کنید. تیم کارشناسان ما آماده کمک به شما در انتخاب محصولات و راه حل های مناسب برای نیازهای خاص شما هستند. اجازه ندهید افزایش ولتاژ عملکرد و طول عمر ترانسفورماتورهای شما را به خطر بیندازد. برای شروع فرآیند مذاکره خرید همین امروز با ما تماس بگیرید.
مراجع
- "محافظت سیستم قدرت الکتریکی" توسط AG Phadke و JS Thorp
- "محافظت از نوسانات برای سیستم های قدرت" توسط موسسه مهندسین برق و الکترونیک (IEEE)
- «ترانسفورماتورها: نظریه، طراحی و کاربرد» نوشته جورج دبلیو تی چانگ
